Le Tavole di posizionamento a movimento incrociato Serie TR di Meccanica Besnatese nate per il movimento su guide di precisione a rulli incrociati, hanno una struttura in lega d'alluminio anodizzato nero, La Serie TR rappresenta la soluzione ideale per la movimentazione di oggetti, grazie all'impiego di strumenti ottici, sistemi sofisticati di misura, controllo e posizionamento, senza rinunciare all'aiuto di precisi sensori.

Vengono costruite in 4 grandezze, con corse che passano dai 12 ai 25 mm.

I modelli Serie TR3 possono essere equipaggiati con sistemi di microviti a ricircolo di sfere di precisione, per comando motorizzato, con i relativi attacchi motore.

Serie TR2

TR 2 Dimensione ingombro

Clicca per ingrandire
Modello Tavola A C C1 C2 D D1 E F Ø
TR 2 - 050  50 33 40 11 M3 3H7 40 3,5
TR 2 - 065 65 36 50 18 M3 3H7 55 3,5

Le tavole Serie TR2 sfruttano lo spostamento con testine micrometriche. Lettura di 0,01 mm, Precisione ± 0,002, Corsa 12x12 mm (± 6), Planarità tavola ± 0,03 Contrasto testina con magnete. Carichi ammissibili: P (a tavola ferma) P1 (in movimento) P2 (spinta assiale).

TR 2 Carichi e momenti ammissibili

Attacco supporto motore Modello Tavola Carichi Momenti (Nm)
P P1 P2 MX - MY MR
TR 2 -050 250 25 25 1,4 1,8
TR 2 - 065 350 35 35 2 2,9

TR 3 Dimensione ingombro

Clicca per ingrandire
Modello Tavola A B C C1 C2 E F
TR 3 - 080
80
50
60 40 30 65 32,5
TR 3 - 105 105 29 75 5050 85 42,5

Le tavole Serie TR3 sfruttano lo spostamento con testine micrometriche.
Lettura di 0,01 mm, Precisione ± 0,002, Corsa 25x25 mm (± 12,5), Planarità tavola ± 0,03.
Contrasto testina con molla.
Carichi ammissibili: P (a tavola ferma) P1 (in movimento) P2 (spinta assiale).

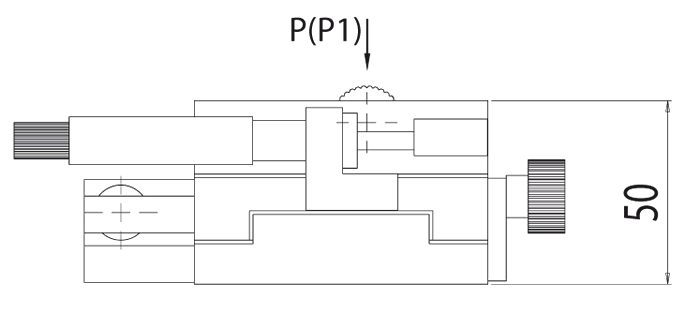

TR 3 Carichi e momenti ammissibili

Carichi Modello Tavola Carichi Momenti (Nm)
P P1 P2 MX - MY MR
TR 3 - 80 50050 50 2,8 3,9
TR 2 - 65 700 70 70 4 5,6
