Slitte di regolazione posizionamento TRP 150

La struttura, lavorata di macchina utensile, è realizzata in alluminio anodizzato; le guide cilindriche sono in acciaio INOX temprate e rettificate.
Movimento del carrello su boccole in bronzo autolubrificanti con accoppiamento in tolleranza ristretta.
Vite di comando in acciaio INOX, madrevite in tecnopolimero con recupero del gioco assiale: garantisce elevata scorrevolezza e ripetibilità nel posizionamento.
Le unità sono predisposte per assemblaggio a croce, con possibilità di corse differenziate.
Comando manuale oppure, su richiesta, predisposizione per comando motorizzato.

Serie TRP 80

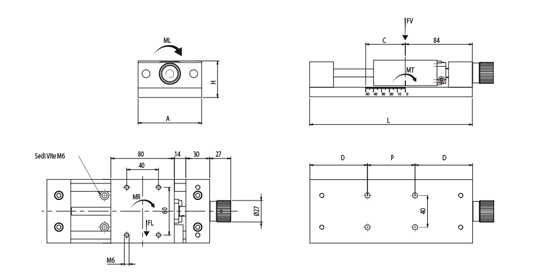

Dimensione ingombro

Clicca per ingrandire
Modello Tavola C (corsa) A H L D P Peso
TRP 80-50 50 80 46 205 72,5 1 x 60 //
TRP 80-100 100 80

46

255 67,5 2 x 60 //
TRP 80-150 150 80 46 305 62,5 3 x 60 //

CARATTERISTICHE TECNICHE
Corse disponibili: 50 -100 - 150 mm
Vite di comando: diam. 10 mm, passo 2
Aste guida: diam. 10 mm
Lettura posizionamento su scala graduata della manopola : 0,1/0,05 mm e scala millimetrica incisa sui due fianchi della base tavola; morsetto per fermo corsa.

CARICHI E MOMENTI STATICI AMMESSI (INDICATIVI)
FV/FL = 200 N
FA = 150 N
MT/ML/MR = 10 Nm
