Tavola di posizionamento UMB

Le tavole di posizionamento Serie UMB di Meccanica Besnatese sono ideali per l’automazione meccanica, realizzate per raggiungere la migliore affidabilità con ingombri ridotti, massima rigidità e scorrevolezza.

La movimentazione del carro è garantita grazie a monoguide e pattini a ricircolo di sfere con gioco zero. Lo spostamento avviene per mezzo di una vite a ricircolo di sfere, con gioco assiale nullo.

La struttura, per la taglia più piccola UMB 60, è in acciaio bruito. Le taglie seguenti invece sono in lega di alluminio, con superfici anodizzate.

La larga sezione conferisce una elevata stabilità torsionale, i ripari in alluminio satinato proteggono invece da agenti nocivi esterni.

Meccanica Besnatese è anche in grado di fornire anche flange frontali configurabili per diversi modelli di motore, a seconda delle esigenze del cliente.

La modularità costruttiva permette un accoppiamento asse X - asse Y senza l’utilizzo di ulteriori parti di interfaccia.

Serie TC

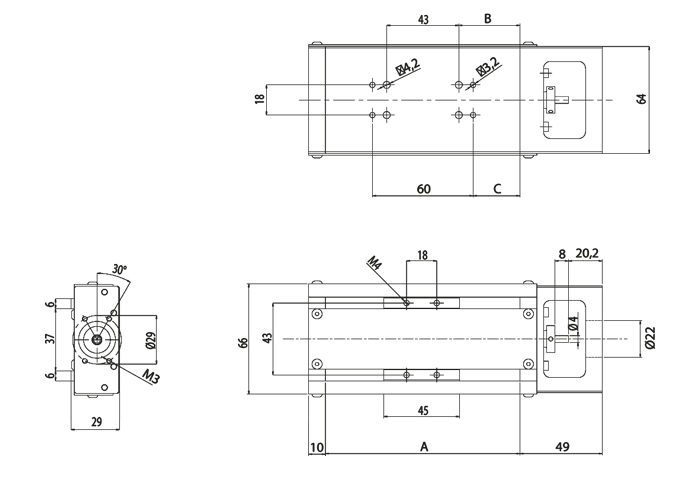

Serie UMB 60

Clicca per ingrandire
Modello Tavola Corsa L B H C
UMB 60 C60
60 175
66 29 28
UMB 60 C100
100 215 66 29 48

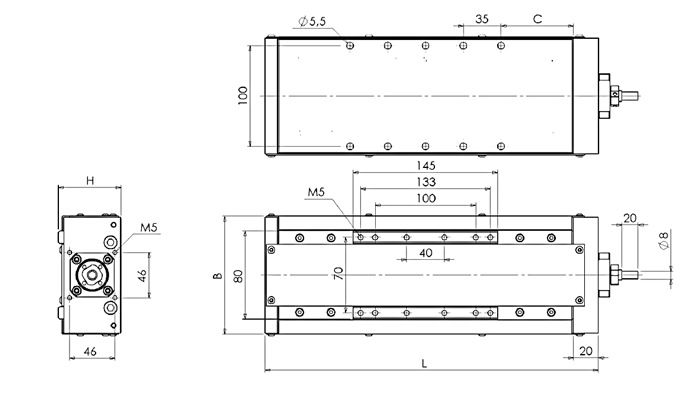

Serie UMB 90

Clicca per ingrandire
Modello Tavola Corsa L B H C
UMB 90 C100 100 265
90 50 57,5
UMB 90 C200
200 365 90 50 62,5
UMB 90 C300
300 465
90 50 67,5

Serie UMB 120

Clicca per ingrandire
Modello Tavola Corsa L B H C
UMB 120 C120 120 335
120 65 47,5
UMB 120 C220
220 435 120 65 62,5
UMB 120 C320
320 535
120 65 77,5
